Quarzglasprodukte für technische Lampen

Quarzglas ist ein wichtiges Material für viele technische Lampen. Lesen Sie hier, wie Sie das beste Quarzglas für Ihre technische Lampenanwendung finden.

Quarzglas ist die reinste Form von Glas. Es besteht lediglich aus Silizium und Sauerstoff. Aufgrund dieser einzigartigen chemischen Zusammensetzung (Einkomponentenglas) und der hohen Reinheit - bei Heraeus Conamic mind. 99,999% SiO2-Reinheit - hat Quarzglas hervorragende technische Eigenschaften. Insbesondere das breite Transmissionsspektrum vom ultravioletten über das sichtbares bis zum infraroten Spektrum (je nach Materialqualität zwischen 160nm bis 4500nm) macht Quarzglas zu einem unersetzlichen Material für viele technische Lampen.

Schmelzverfahren für technische Leuchtenrohre

Heraeus setzt verschiedene Schmelzverfahren zur Herstellung von technischen Lampenrohren ein. Im Folgenden finden Sie eine kurze Einführung in die verschiedenen Verfahren:

Elektrisches Schmelzen

Das elektrische Schmelzen ist das am häufigsten verwendete Schmelzverfahren zur Herstellung von Quarzglas. Das elektrische Schmelzen erfolgt entweder durch eine elektrische Gasentladung (Lichtbogenschmelzen) oder durch Zufuhr von Wärme, die durch elektrischen Widerstand erzeugt wird.

Eine weitere Unterscheidung ist die Wahl eines kontinuierlichen oder eines Chargenverfahrens. Einstufig elektrisch geschmolzene Rohre werden hergestellt, indem Sand in den oberen Teil eines vertikalen Schmelzofens gegossen wird, der aus einem feuerfesten Metalltiegel besteht. Bei Temperaturen von über 1800°C verwandelt sich die geordnete Mikrostruktur des Rohmaterials in ein unregelmäßiges Glasnetzwerk, es entsteht Glas. Durch einen Auslass im Boden des Schmelztiegels wird das Glas direkt in Form von Rohren oder als Feststoff, einem so genannten Block, gezogen.

Elektrisch geschmolzenes Quarzglas hat die höchste Temperaturbeständigkeit und die höchste Viskosität im Vergleich zu anderen Quarzglasmaterialqualitäten.

Flammenschmelzen

Flammenschmelzen ist die traditionellste Form um Quarzglas zu schmelzen. Eine H2/O2-Flamme wird verwendet, um kristalline Partikel zu Quarzglas zu verschmelzen. Der Heraeus-Chemiker Dr. Richard Küch war der erste, der diese Methode vor über 100 Jahren in industriellem Maßstab einsetzte. Im kontinuierlichen Prozess werden kleine Körnchen des Rohmaterials ständig in eine Flamme geträufelt und auf einen Glasstab aufgeschmolzen. Flammengeschmolzenes Quarzglas hat im Vergleich zu elektrisch geschmolzenem Quarzglas eine bessere Homogenität und Solarisationsbeständigkeit.

Synthetisches Schmelzverfahren

Heraeus verwendet zwei verschiedene synthetische Schmelzverfahren. Das am weitesten verbreitete Verfahren (für die Herstellung von Vorformen für Telekommunikationsfasern) ist das CVD-Verfahren oder Soot-Verfahren. Bei diesem Verfahren werden chemische Ausgangsstoffe (z.B. OMCTS oder SiCl4) in einer H2/O2-Flamme oxidiert (verbrannt). Das sich bildende SiO2 lagert sich auf einem rotierenden Trägerstab ab, ähnlich wie sich der Rauch einer Kerze auf einem Stab über der Flamme ablagert. Der Soot-Körper wird dann in einem zweiten Prozessschritt zu einem transparenten Glaskörper verglast.

Das zweite Fusionsverfahren dient der Herstellung von Festkörpern in einem OVD- oder DQ-Verfahren (Direct Quartz Process). Das Verfahren ist vergleichbar mit dem Flammenschmelzen und unterscheidet sich dadurch, dass ein flüssiger chemischer Vorläufer (z. B. OMCTS) in der Gasflamme aufgeschmolzen wird.

Da die Vorstufen in einem industriellen chemischen Prozess hergestellt werden, haben die Rohstoffe einen außergewöhnlich hohen Reinheitsgrad. Das aus diesen Vorprodukten hergestellte Glas hat einen Gehalt an Alkali- und Metallionen im ppb-Bereich (parts per billion). Synthetisches Quarzglas hat die beste Transmission, den höchsten Reinheitsgrad und die beste Solarisationsbeständigkeit aller Quarzglasmaterialqualitäten.

Herstellmethoden für Lampenrohre

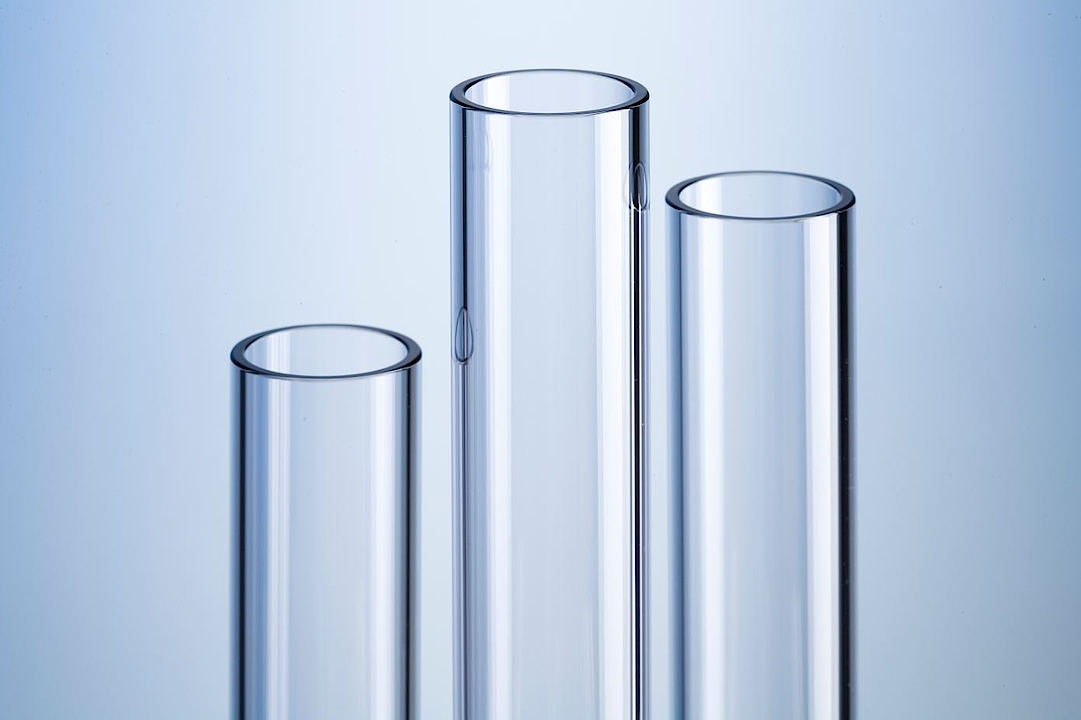

Heraeus verwendet verschiedene Methoden zur Herstellung von Lampenrohren. Im Folgenden finden Sie die unterschiedlichen Methoden:

  • Einstufiges Verfahren:
    Das Ziehen von Rohren direkt aus der Schmelze ist das kostengünstigste Produktionsverfahren und ist nur für elektrisch geschmolzenens Quarzglas möglich. Der Auslass des Tiegels ist ringförmig und die Größe des Formwerkzeugs bestimmt die verfügbaren Rohrabmessungen (Außendurchmesser, Wandstärke). Da ein Wechsel des Formwerkzeugs nach Beginn des Prozesses nicht mehr möglich ist, ist die Bandbreite der Rohrgrößen pro Durchlauf begrenzt. Erst bei einer hohen Chargengröße, ist dieses Verfahren daher sinnvoll. Die im einstufigen Verfahren hergestellten Rohre weisen enge Toleranzen auf und sind am wirtschaftlichsten.
  • Mehrstufiges Verfahren:
    Bei diesem Verfahren wird eine Vorform (in der Regel ein Zylinder) lokal erhitzt und zu einem Rohr umgeformt. Der Zylinder wird entweder direkt geformt oder ein Barren wird zu einem Zylinder umgeformt. Da die Umformung von Glas unabhängig vom eigentlichen Produktionsweg des Quarzglases ist, sind Mehrstufenrohre sowohl aus elektrisch und flammgeschmolzenem Quarz als auch aus synthetischem Quarzglas erhältlich. Darüber hinaus homogenisieren die zusätzlichen Prozessschritte das Material, was in der Regel zu einem geringeren Blasengehalt führt. Die verfügbaren Abmessungen hängen ausschließlich von der Größe des Ausgangszylinders ab. Der Vorteil des mehrstufigen Verfahrens liegt in der hohen Flexibilität hinsichtlich des Ausgangsmaterials und der Abmessung sowie in der relativ geringen Chargengröße.

Material Selection Guide für technische Lampenanwendungen

Als erste Orientierungshilfe bei der Auswahl der richtigen Quarzglasmaterialqualität von Heraeus dient Ihnen die folgende Tabelle. Sie gibt Ihnen Hinweise, welche Materialqualitäten für welchen Anwendungsbereich geeignet sind. Weitere Informationen zu unseren Marken finden Sie weiter unten.

Materialqualitäten für technische Lampen

Materialqualität

Herstellungsart

Anwendung

Merkmal

Lampentyp

HLQ® 200

Elektrisch

Infrarotverarbeitung, UV-Härtung, UV-Entkeimung, Projektionsleuchten für SC und LCD-Stepper

Klar verschmolzen, niedriger OH-Wert < 1 ppm verfügbar

Infrarotleuchten, Nieder- und Mitteldruck-UV-Leuchten, Rohre, Halogen-Metalldampfleuchten

HLQ® 210

Elektrisch

Laseranregung, Schönheit und Medizin
Hochwertige Leuchten

Klar verschmolzen, niedriger OH-Gehalt < 1 ppm verfügbar, geringer Blasengehalt, hohe Homogenität

Langbogen-CW- und gepulste Leuchten, anspruchsvolle Kurzbogenleuchten

HLQ® 270

Elektrisch

Leuchten für digitale Projektion, Bühne und Studio, Kino

Klar geschmolzen, niedrige OH-Werte < 1 ppm verfügbar, hohe Homogenität, niedriger Alkaligehalt, hohe Rekristallisationsbeständigkeit

Hoch- und Ultrahochdruck-Kurzbogenleuchten, anspruchsvolle Halogen-Metalldampfleuchten, anspruchsvolle cw- und gepulste Langbogenleuchten

HLQ® 235

Elektrisch

UV-Entkeimung, Projektionsleuchten für SC und LCD-Stepper

Dotiert, ozonfrei*, OH-arm < 1 ppm verfügbar

Ozonfreie Nieder- und Mitteldruck-UV-Leuchten, Kurzbogenleuchten

HLQ® 250

Elektrisch

UV-Bräunung

Dotiert, ozonfrei*, OH-arm < 1 ppm verfügbar

FDA-konforme ozonfreie Leuchten

HLQ® 382

Elektrisch

Anregungslampen z.B. für die Laserfusion

dotiert, UV-frei**

Lange Bogenleuchten

Heralux® plus / vuv

Flamme

UV-Härtung, UV-Anwendungen, Laseranregung

Klar verschmolzen, nahezu blasenfrei, gute UV-Transmission, hohe Beständigkeit gegen UV-Strahlung

Mitteldruck-UV-Leuchten, Langbogenleuchten

M215 / M235

Flamme

Projektionsleuchten für SC und LCD-Stepper

dotiert, ozonfrei*, frei von Schlieren

Ozonfreie Kurzbogenleuchten

M 235 plus

Flamme

Projektionsleuchten für SC und LCD Stepper, Laserexikation, Medizintechnik

Dotiert, ozonfrei*, hohe Homogenität, frei von Schlieren

Hochintensive ozonfreie Kurzbogenleuchten, ozonfreie Langbogenleuchten

M 382 plus

Flamme

Laseranregung, Schönheit und Medizin

dotiert, UV-frei**, hohe Homogenität, schlierenfrei

Langbogen-CW- und gepulste Leuchten, intensive gepulste Leuchten

Suprasil® 030

Synthetisch

Desinfektion und Klärung

Hohe Reinheit, hohe UV-Transmission

Mitteldruckleuchten für tiefes UV, lange Lebensdauer der Rohre für tiefes UV

Suprasil® 130

Synthetisch

Ozonerzeugung, Fettvernichtung, Desinfektion und Reinigung, Herstellung von ultrareinem Wasser

Hohe Reinheit, hohe UV-Transmission, hohe Beständigkeit gegen kurzwellige UV-Strahlung

185 nm Niederdruckleuchten, Mitteldruckleuchten für tiefes UV

Suprasil® 300

Synthetisch

Spektroskopie, breitbandige optische Anwendungen

Höchste Reinheit, OH < 1 ppm, blasenfrei, höchste Transmission vom UV- bis zum IR-Spektralbereich

Deuteriumleuchten, hochintensive Mikrowellenleuchten

Suprasil® 310

Synthetisch

Oberflächenreinigung bei der SC- und LCD-Verarbeitung, photochemische Gasphasenabscheidung, Oberflächenaktivierung, Photochemie

Höchste Reinheit, blasenfrei, höchste UV-Transmission, beständig gegen kurzwellige UV-Strahlung

172 nm Xe-Excimer-Leuchten, sehr anspruchsvolle Langbogenleuchten

Spectrosil 2000

Synthetisch

Höchste Intensität der VUV-Leuchten

Höchste Reinheit, blasenfrei, höchste UV-Transmission, beständig gegen kurzwellige UV-Strahlung

UV-C-Kurzbogenleuchten mit höchster Intensität

Purasil®

Synthetisch

Desinfektion und Klärung

Hohe Reinheit, hohe UV-Transmission

Langlebige Rohre für tiefes UV

Purasil® XP

Synthetisch

Desinfektion und Klärung

Hohe Reinheit, hohe UV-Transmission, hohe Beständigkeit gegen kurzwellige UV-Strahlung

Langlebigste Rohre für tiefes UV

* (Wellenlängen, bei denen Ozonformen absorbiert werden)

** (UV-Wellenlängen werden absorbiert)

Tools und Dienstleistungen

Bei der Auswahl der am besten geeigneten Quarzglassorte ist die Transmissionsleistung eines der ersten Kriterien. Bitte beachten Sie unseren Transmissionrechner. Als zusätzlichen Service bieten wir Ihnen die Möglichkeit, in unserem Portfolio nach vorhandenen Teilenummern zu suchen.

Downloads

  • Broschüre: Quarzglas für die Lampenherstellung

    Herunterladen
  • Datenblatt: Behavior of various elements and compounds towards fused silica

    Herunterladen
